Q系列內齒回轉支承
轉盤軸承廣泛用于起重機械、采掘機械、建筑機械、港口機械、船舶機具、高精度的雷達天線座、導彈發射架和風力發電機組等設備的大型回轉裝置上。
所屬分類：
- 產品描述
- 產品參數
-
回轉支承是新型機械零部件，他有內外圈、滾動體等構成，回轉支承是一種能夠承受綜合載荷的大型軸承，可以同時承受較大的軸向、徑向負荷和傾覆力矩。回轉支承又叫轉盤軸承，有些人也稱其為：旋轉支撐、回旋支承。回轉支承在現實工業中應用廣泛，被人們稱為：“機械的關節”，是兩物體之間需作相對回轉運動，又需同時承受軸向力、徑向力、傾翻力矩的機械所必需的重要傳動部件。隨著機械行業的迅速發展，回轉支承在船舶設備、工程機械、輕工機械、冶金機械、醫療機械、工業機械等行業得到了廣泛的應用。
源頭廠家、型號齊全、經久耐用、售后無憂、廠家直銷、質保一年、可開發票、運轉平穩、性能穩定、源頭廠家、大量現貨、工藝精細、承載力強、性能穩定、質量過硬、支持定制、堅固耐用、精度高、壽命長、經久耐用。。。
-
注：1、n1為潤滑油孔數。油杯M10×1JB/T7940.1～JB/T7940.2。根據實際應用情況用戶可指定油孔位置。
2、n-∅可改為螺紋孔，螺紋孔直徑M，螺紋深度2M。
3、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與回轉支承有配合要求，請在合同或合同附件（如技術協議）中注明配合尺寸和精度。
4、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。

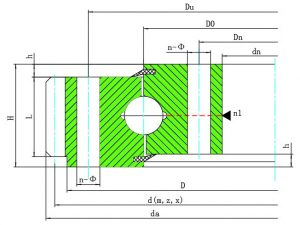

型號 曲線 外形尺寸 安裝孔尺寸 質量 通孔(Type A) 螺孔（Typr B、C、D） kg D dn H h Du Dn φ n Du Dn d1 T n mm mm mm QU.400.16 1 482 318 60 10 448 352 15 12 448 352 M14 28 12 42 QU.450.16 2 532 368 60 10 498 402 15 12 498 402 M14 28 12 47 QU.500.16 3 582 418 60 10 548 452 15 14 548 452 M14 28 14 53 QU.560.16 4 642 478 60 10 608 512 15 14 608 512 M14 28 14 58 QU.560.20 5 656 464 70 10 618 502 17 14 618 502 M16 30 14 72 QU.630.20 6 726 534 70 10 688 572 17 16 688 572 M16 30 16 80 QU.710.20 7 806 614 70 10 768 652 17 18 768 652 M16 30 18 91 QU.800.20 8 896 704 70 10 858 742 17 20 858 742 M16 30 20 102 QU.800.25 9 908 692 78 10 864 736 22 18 864 736 M20 36 18 130 QU.900.25 10 1008 792 78 10 964 836 22 20 964 836 M20 36 20 146 QU.1000.25 11 1108 892 78 10 1064 936 22 24 1064 936 M20 36 24 162 QU.1000.32 12 1124 876 90 10 1074 926 24 24 1074 926 M22 40 24 212 QU.1120.32 13 1244 996 90 10 1194 1046 24 28 1194 1046 M22 40 28 237 QU.1250.32 14 1374 1126 90 10 1324 1176 24 32 1324 1176 M22 40 32 264 QU.1400.32 15 1524 1276 90 10 1474 1326 24 36 1474 1326 M22 40 36 285 QU.1250.40 16 1394 1108 102 12 1336 1164 26 32 1336 1164 M24 45 32 351 QU.1400.40 17 1544 1258 102 12 1486 1314 26 36 1486 1314 M24 45 36 393 QU.1600.40 18 1744 1458 102 12 1686 1514 26 40 1686 1514 M24 45 32 455 QU.1800.40 19 1944 1658 102 12 1886 1714 26 44 1886 1714 M24 45 44 507 QU.1600.50 20 1766 1434 124 12 1704 1496 30 40 1704 1496 M27 50 40 647 QU.1800.50 21 1966 1634 124 12 1904 1696 30 44 1904 1696 M27 50 44 730 QU.2000.50 22 2166 1834 124 12 2104 1896 30 48 2104 1896 M27 50 48 812 QU.2240.50 23 2406 2074 124 12 2344 2136 30 54 2344 2136 M27 50 54 909 QU.2500.50 24 2666 2334 124 12 2604 2396 30 60 2604 2396 M27 50 60 1015 QU.2500.60 25 2696 2304 150 14 2626 2374 33 60 2626 2374 M30 56 60 1457 QU.2800.60 26 2996 2604 150 14 2926 2674 33 66 2926 2674 M30 56 66 1634 QU.3150.60 27 3346 2954 150 14 3276 3024 33 72 3276 3024 M30 56 72 1843 QU.3550.60 28 3746 3354 150 14 3676 3424 33 78 3676 3424 M30 56 78 2082 QU.4000.60 29 4196 3804 150 14 4126 3874 33 80 4126 3874 M30 56 80 2360

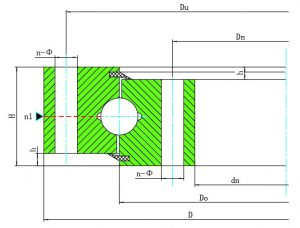

型號 外形尺寸 安裝孔尺寸 外齒輪參數 N.W 通孔 螺孔 kg D dn H h Du Dn φ n Du Dn d1 T n z m d da L X mm mm mm QW.400.16 QW.400.16A 480 318 60 10 448 352 15 12 448 352 M14 40 12 143 125 3.5 4 500.5 500 504 504 44 0.5 45 46 QW.450.16 QW.450.16A 530 368 60 10 498 402 15 12 498 402 M14 40 12 157 138 3.5 4 549.5 552 553 556 44 0.5 51 52 QW.500.16 QW.500.16A 580 418 60 10 548 452 15 14 548 452 M14 40 14 150 121 4 5 600 605 604 610 44 0.5 58 58 QW.560.16 QW.560.16A 640 478 60 10 608 512 15 14 608 512 M14 40 14 165 133 4 5 660 665 664 670 44 0.5 65 66 QW.560.20 QW.560.20A 654 464 70 10 618 502 17 14 618 502 M16 30 14 169 136 4 5 676 680 680 685 50 0.5 78 79 QW.630.20 QW.630.20A 724 534 70 10 688 572 17 16 688 572 M16 30 16 186 150 4 5 744 750 748 755 50 0.5 86 88 QW.710.20 QW.710.20A 804 614 70 10 768 652 17 18 768 652 M16 30 18 166 139 5 6 830 834 835 840 50 0.5 99 101 QW.800.20 QW.800.20A 894 704 70 10 858 742 17 20 858 742 M16 30 20 154 116 6 8 924 928 930 936 50 0.5 114 114 QW.800.25 QW.800.25A 904 692 78 10 864 736 22 18 864 736 M20 36 18 156 118 6 8 936 944 942 952 58 0.5 143 147 QW.900.25 QW.900.25A 1004 792 78 10 964 836 22 20 964 836 M20 36 20 130 105 8 10 1040 1050 1048 1060 58 0.5 162 168 QW.1000.25 QW.1000.25A 1104 892 78 10 1064 936 22 24 1064 936 M20 36 24 143 115 8 10 1144 1150 1152 1160 58 -0.5 182 185 QW.1000.32 QW.1000.32A 1120 876 90 10 1074 926 24 24 1074 926 M22 40 24 144 116 8 10 1152 1160 1160 1170 70 -0.5 227 232 QW.1120.32 QW.1120.32A 1240 996 90 10 1194 1046 24 28 1194 1046 M22 40 28 129 108 10 12 1290 1296 1300 1308 70 -0.5 272 275 QW.1250.32 QW.1250.32A 1370 1126 90 10 1324 1176 24 32 1324 1176 M22 40 32 142 119 10 12 1420 1428 1430 1440 70 -0.5 302 309 QW.1400.32 QW.1400.32A 1520 1276 90 10 1474 1326 24 36 1474 1326 M22 40 36 131 113 12 14 1572 1582 1584 1596 70 -0.5 337 347 QW.1250.40 QW.1250.40A 1390 1108 102 12 1336 1164 26 32 1474 1164 M24 45 32 144 120 10 12 1440 1440 1450 1452 80 -0.5 396 392 QW.1400.40 QW.1400.40A 1540 1258 102 12 1486 1314 26 36 1486 1314 M24 45 36 133 114 12 14 1596 1596 1608 1610 80 -0.5 448 443 QW.1600.40 QW.1600.40A 1740 1458 102 12 1686 1514 26 40 1686 1514 M24 45 40 150 129 12 14 1800 1806 1812 1820 80 -0.5 528 534 QW.1800.40 QW.1800.40A 1940 1658 102 12 1886 1714 26 44 1886 1714 M24 45 44 143 126 14 16 2002 2016 2016 2032 80 -0.5 583 607 QW.1600.50 QW.1600.50A 1762 1434 124 12 1704 1496 30 40 1704 1496 M27 50 40 151 130 12 14 1812 1820 1824 1834 100 -0.5 714 727 QW.1800.50 QW.1800.50A 1964 1634 124 12 1904 1696 30 44 1904 1696 M27 50 44 145 127 14 16 2030 2032 2044 2048 100 -0.5 845 843 QW.2000.50 QW.2000.50A 2162 1834 124 12 2104 1896 30 48 2104 1896 M27 50 48 139 124 16 18 2224 2232 2240 2250 100 -0.5 912 927 QW.2240.50 QW.2240.50A 2402 2074 124 12 2344 2136 30 54 2344 2136 M27 50 54 154 138 16 18 2464 2484 2480 2502 100 -0.5 1020 1078 QW.2500.50 QW.2500.50A 2662 2334 124 12 2604 2396 30 60 2604 2396 M27 50 60 152 137 18 20 2736 2740 2754 2760 100 -0.5 1171 1175 QW.2500.60 QW.2500.60A 2696 2304 150 14 2626 2374 33 60 2626 2374 M30 56 60 154 139 18 20 2772 2780 2790 2800 122 -0.5 1677 1701 QW.2800.60 QW.2800.60A 2992 2604 150 14 2926 2674 33 66 2926 2674 M30 56 66 170 154 18 20 3060 3080 3078 3100 122 -0.5 1817 1904 QW.3150.60 QW.3150.60A 3342 2954 150 14 3276 3024 33 72 3276 3024 M30 56 72 171 156 20 22 3420 3432 3440 3454 122 -0.5 2087 2139 QW.3550.60 QW.3550.60A 3742 3354 150 14 3676 3424 33 78 3676 3424 M30 56 78 191 154 20 25 3820 3850 3840 3875 122 -0.5 2355 2500 QW.4000.60 QW.4000.60A 4200 3804 150 14 4126 3874 33 80 4126 3874 M30 56 80 195 172 22 25 4290 4300 4312 4325 122 -0.5 2787 2827

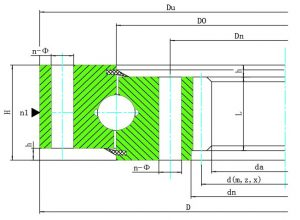

型號 外形尺寸 安裝孔尺寸 內齒輪參數 N.W 通孔 螺孔 kg D dn H h Du Dn φ n Du Dn d1 T n z m d da L X mm mm mm mm QN.400.16 QN.400.16A 482 320 60 10 448 352 15 12 448 352 M14 28 12 86 75 3.5 4 301 300 297.5 296 44 0.5 42 43 QN.450.16 QN.450.16A 532 370 60 10 498 402 15 12 498 402 M14 28 12 100 87 3.5 4 350 348 346.5 344 44 0.5 50 51 QN.500.16 QN.500.16A 582 420 60 10 548 452 15 14 548 452 M14 28 14 100 79 4 5 400 395 396 390 44 0.5 57 57 QN.560.16 QN.560.16A 642 480 60 10 608 512 15 14 608 512 M14 28 14 115 91 4 5 460 455 456 450 44 0.5 64 65 QN.560.20 QN.560.20A 656 468 70 10 618 502 17 14 618 502 M16 30 14 111 88 4 5 444 440 440 435 50 0.5 76 77 QN.630.20 QN.630.20A 726 538 70 10 688 572 17 16 688 572 M16 30 16 129 102 4 5 516 510 512 505 50 0.5 84 86 QN.710.20 QN.710.20A 806 618 70 10 768 652 17 18 768 652 M16 30 18 118 98 5 6 590 588 585 582 50 0.5 97 97 QN.800.20 QN.800.20A 896 708 70 10 858 742 17 20 858 742 M16 30 20 113 84 6 8 678 672 672 664 50 0.5 110 111 QN.800.25 QN.800.25A 908 694 78 10 864 736 22 18 864 736 M20 36 18 110 82 6 8 660 656 654 648 58 0.5 142 142 QN.900.25 QN.900.25A 1008 794 78 10 964 836 22 20 964 836 M20 36 20 94 75 8 10 752 750 744 740 58 0.5 163 162 QN.1000.25 QN.1000.25A 1108 894 78 10 1064 936 22 24 1064 936 M20 36 24 107 85 8 10 856 850 848 840 58 0.5 178 179 QN.1000.32 QN.1000.32A 1124 880 90 10 1074 926 24 24 1074 926 M22 40 24 105 84 8 10 840 840 832 830 70 0.5 230 227 QN.1120.32 QN.1120.32A 1244 1000 90 10 1194 1046 24 28 1194 1046 M22 40 28 95 79 10 12 950 948 940 936 70 0.5 263 262 QN.1250.32 QN.1250.32A 1374 1130 90 10 1324 1176 24 32 1324 1176 M22 40 32 108 90 10 12 1080 1080 1070 1068 70 0.5 294 290 QN.1400.32 QN.1400.32A 1524 1280 90 10 1474 1326 24 36 1474 1326 M22 40 36 102 87 12 14 1224 1218 1212 1204 70 0.5 333 336 QN.1250.40 QN.1250.40A 1394 1110 102 12 1336 1164 26 32 1336 1164 M24 45 32 106 88 10 12 1060 1056 1050 1044 80 0.5 388 388 QN.1400.40 QN.1400.40A 1544 1260 102 12 1486 1314 26 36 1486 1314 M24 45 36 100 86 12 14 1200 1204 1188 1190 80 0.5 444 434 QN.1600.40 QN.1600.40A 1744 1460 102 12 1686 1514 26 40 1686 1514 M24 45 40 117 100 12 14 1404 1400 1392 1386 80 0.5 509 511 QN.1800.40 QN.1800.40A 1944 1660 102 12 1886 1714 26 44 1886 1714 M24 45 44 114 99 14 16 1596 1584 1582 1568 80 0.5 576 591 QN.1600.50 QN.1600.50A 1766 1438 124 12 1704 1496 30 40 1704 1496 M27 50 40 115 98 12 14 1380 1372 1368 1358 100 0.5 714 723 QN.1800.50 QN.1800.50A 1966 1638 124 12 1904 1696 30 44 1904 1696 M27 50 44 113 98 14 16 1582 1568 1568 1552 100 0.5 794 818 QN.2000.50 QN.2000.50A 2166 1842 124 12 2104 1896 30 48 2104 1896 M27 50 48 111 98 16 18 1776 1764 1760 1746 100 0.5 891 913 QN.2240.50 QN.2240.50A 2406 2078 124 12 2344 2136 30 54 2344 2136 M27 50 54 125 111 16 18 2000 1998 1984 1980 100 0.5 1044 1041 QN.2500.50 QN.2500.50A 2666 2342 124 12 2604 2396 30 60 2604 2396 M27 50 60 126 113 18 20 2268 2260 2250 2240 100 0.5 1132 1148 QN.2500.60 QN.2500.60A 2696 2308 150 14 2626 2374 33 60 2626 2374 M30 56 60 124 111 18 20 2232 2220 2214 2200 122 0.5 1621 1654 QN.2800.60 QN.2800.60A 2996 2608 150 14 2926 2674 33 66 2926 2674 M30 56 60 140 126 18 20 2520 2520 2502 2500 122 0.5 1871 1857 QN.3150.60 QN.3150.60A 3346 2958 150 14 3276 3024 33 72 3276 3024 M30 56 72 143 130 20 22 2860 2860 2840 2838 122 0.5 2144 2129 QN.3550.60 QN.3550.60A 3746 3358 150 14 3676 3424 33 78 3676 3424 M30 56 78 163 130 20 25 3260 3250 3240 3225 122 0.5 2425 2437 QN.4000.60 QN.4000.60A 4196 3808 150 14 4126 3874 33 80 4126 3874 M30 56 80 169 148 22 25 3718 3700 3696 3675 122 0.5 2683 2763
